      上海川滬閥門有限公司logo
















































      川滬首頁 >> 產品展示 >> 電動調節閥 >> 電動防爆小流量調節閥


      電動防爆小流量調節閥|電動不銹鋼小流量調節閥

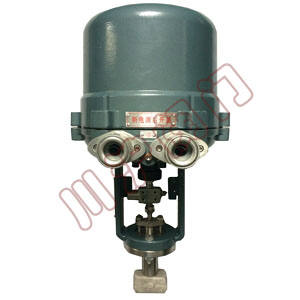

  電動防爆小流量調節閥 產品圖片




電動防爆小流量調節閥





      一、電動防爆小流量調節閥 概述



電動防爆小流量調節閥 型號：ZRSW-FB，是由3810L 直行程電動執行機構和小流量調節閥閥體組成。防爆型電動執行機構防爆等級為ExdII BT4。電動防爆小流量調節閥控制信號4-20mA，反饋信號4-20mA。小流量調節閥閥體的具體選型是根據客戶提供的閥前壓力、閥后壓力、介質種類、介質溫度、流量大小來具體選型。技術工程師根據客戶提供的參數，確定閥座縮徑，進而控制閥門的流量大小。
      381L系列直行程電動執行器，是以AC220單相交流電為電源，接受來自 DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用先進的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。



      二、電動防爆小流量調節閥 技術參數






        公稱通徑(DN)
        G3/8"、1/2"、G3/4"、G1"




        閥座直徑
        1.5
        2
        3
        4
        5
        6
        7
        8
        9
        10
        11
        12
        15




        額定流量系數KV
        0.025
        0.05
        0.08
        0.12
        0.20
        0.32
        0.50
        0.80
        1.00
        1.40
        1.55
        1.85
        2.23




        允許壓差(MPa)
        ≤公稱壓力




        公稱壓力(MPa)
        1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0




        流量特性
        等百分比




        額定行程
        8
        10
        12




        閥蓋形式
        標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)




        壓蓋形式
        螺栓壓緊式




        密封填料
        V型聚四氟乙烯填料、V型柔性石墨填料




        配置執行器類別
        PSL系列、3810L系列等電動執行器(客戶指定品牌亦可)




        執行器參數
        電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC




        防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄




        環境溫度：-25～+70℃、環境濕度：≤95%





      三、電動防爆小流量調節閥 電動執行機構

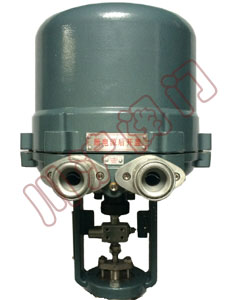

  防爆電動執行機構 3810L-FB




    防爆電動執行機構 3810L-FB





      四、電動防爆小流量調節閥 電動執行機構參數





    型號
    額定輸出力N
    速度mm/s
    大行程




    381LSA-08

      381LXA-08
    800

      800
    4.2

      4.2
    30




    381LSA-20

      381LXA-20
    2000

      2000
    2.1

      2.1




    381LSB-30

      381LXB-30
    3000

      3000
    3.5

      3.5
    60




    381LSB-50

      381LXB-50
    5000

      5000
    1.7

      1.7




    381LSC-65
    6500
    2.8
    100




    381LSC-99
    10000
    2.0




    381LSC-160
    16000
    1.0






      五、電動防爆小流量調節閥 閥蓋形式





            電動防爆小流量調節閥 標準型
            電動防爆小流量調節閥 高溫型
            電動防爆小流量調節閥 低溫型
            電動防爆小流量調節閥 波紋管型




            電動防爆小流量調節閥 標準型
            電動防爆小流量調節閥 高溫型
            電動防爆小流量調節閥 低溫型
            電動防爆小流量調節閥 波紋管型






      注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。

高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。

波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。

低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

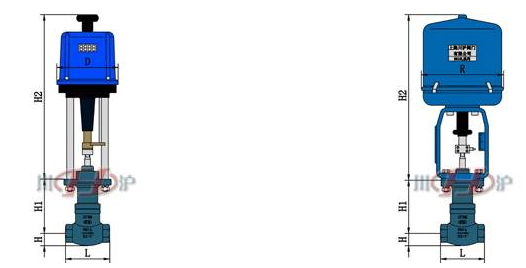

      六、電動防爆小流量調節閥 外形尺寸圖





    電動防爆小流量調節閥 外形尺寸圖




    電動防爆小流量調節閥 外形尺寸圖





      七、電動防爆小流量調節閥 連接尺寸參數





      公稱通徑DN
      閥座直徑dn
      L
      H
      H1 (3810)
      H1 (PSL)
      D
      R





      G3/8"
      1.5～12
      110
      30
      473
      537
      177
      225




      G1/2"
      1.5～12
      110
      30
      473
      537
      177
      225




      G3/4"
      1.5～12
      110
      30
      473
      537
      177
      225




      G1"
      1.5～12
      110
      30
      473
      537
      177
      225






      八、氣動鑄鋼單座調節閥 訂貨須知



1.公稱通徑

2.公稱壓力

3.連接方式

4.執行機構

5.作用方式

6.工藝介質及狀態

7.閥前壓力、閥后壓力

8.大、正常、小流量

9.使用溫度
