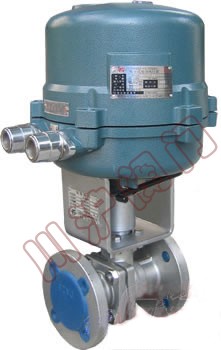

      ZAJQ-FB電動防爆球閥

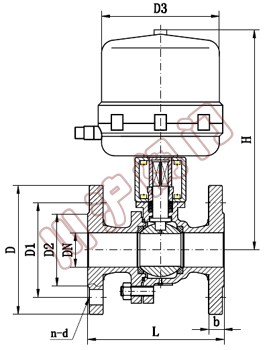

ZAJQ-FB電動防爆球閥 結構圖




電動O型球閥
電動O型球閥 結構圖



      一、電動O型球閥 結構特點及應用范圍


      ZHRO型電動O型球閥，是由電子式角行程電動執行機構3610R或3410R系列與球閥調節機構組成。具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域對氣體、液體輸送管道中介質的切斷或流通。


      二、電動防爆球閥 設計標準


      1、設計與制造：GB12237-89、API608、API 6D、JPI   7S-48、BS5351、DIN3357。

  2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI   B16.5、JIS B2212～2214、NF E29-211、DIN2543。

  3、結構長度：GB12221-89、ANSI B16.10、JIS   B2002、NF E29-305、DIN3202。

  4、檢驗主試驗：JB/T 9092、API 598。


      三、電動防爆球閥 主要技術參數





    公稱通徑 mm
    15
    20
    25
    32
    40
    50
    65
    80
    100




    額定流量系數Kv
    20
    38
    72
    110
    170
    270
    380
    510
    940




    公稱壓力 MPa
    1.0；1.6；2.5；4.0；6.4




    額定轉角 °
    0～90




    流量特性
    快開




    介質溫度 ℃
    -20～120




    閥體材質
    HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti




    球體材質
    1Cr18Ni9；0Cr18Ni12Mo2Ti




    配執行機構型號
    PN10、16
    361RSA-05

      341RSA-05
    361RS(X)B-10

      341RS(X)B-10
    361RSC-30

      341RSC-30




    PN40
    361RS(X)B-10

      341RS(X)B-10
    361RSC-30

      341RSC-30
    361RSD-150

      341RSD-150





      四、電動防爆球閥 執行器主要技術參數





    類別
    型 號
    輸出力矩 N.m
    動作時間 S/90°
    技術參數




    普通型
    361RSA-05

      341RSA-05
    50
    17
    電 源：220±10%Va.c.50Hz

      驅動電機：交流可逆電機

      輸入信號：1-5V d.c.

      4-20mA d.c.(信號線用屏蔽線)

      開度信號：4-20mA d.c.

      保護等級：相當IP55

      防爆標志：ExdⅡBT4




    361RSB-10

      341RSB-10
    100
    18




    361RSC-30

      341RSC-30
    300
    24




    361RSD-150

      341RSD-150
    1500
    42




    防爆型
    361RXB-10

      341RXB-10
    100
    18





      四、電動防爆球閥 主要外形尺寸


      PN16電動防爆球閥外形尺寸





    公稱通徑
    L
    D
    D1
    D2
    n-d
    H
    D3




    15
    130
    95
    65
    46
    4-φ14
    322
    260




    20
    140
    105
    75
    56
    4-φ14
    325
    260




    25
    150
    115
    85
    65
    4-φ14
    333
    260




    32
    164
    135
    100
    76
    4-φ18
    427
    290




    40
    180
    145
    110
    84
    4-φ18
    448
    290




    50
    200
    160
    125
    99
    4-φ18
    456
    290




    65
    220
    185
    145
    118
    4-φ18
    495
    380




    80
    250
    195
    160
    132
    8-φ18
    535
    380




    100
    280
    215
    180
    156
    8-φ18
    568
    380




    125
    320
    245
    210
    184
    8-φ18
    635
    380




    150
    360
    280
    240
    211
    8-φ22
    700
    380




    200
    400
    335
    295
    266
    12-φ22
    860
    520





      PN40電動防爆球閥外形尺寸





    公稱通徑
    L
    D
    D1
    D2
    n-d
    H
    D3




    20
    140
    105
    75
    65
    4-φ14
    366
    290




    25
    150
    115
    86
    76
    4-φ18
    366.5
    290




    32
    180
    140
    100
    84
    4-φ18
    426
    380




    40
    200
    150
    110
    99
    4-φ18
    506
    380




    50
    220
    165
    125
    118
    4-φ18
    516
    380




    65
    250
    185
    145
    132
    8-φ18
    610
    520




    80
    280
    200
    160
    156
    8-φ18
    670
    520




    100
    320
    235
    190
    184
    8-φ22
    698
    520




    125
    400
    270
    220
    211
    8-φ26
    710
    520




    150
    400
    300
    250
    284
    8-φ26
    730
    520






      五、電動防爆球閥 訂貨須知　


      1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件   8.控制信號是4-20mA電流或1-5v電壓信號
