      川滬首頁 >> 產品展示 >> 電動球閥 >> 電動軌道球閥


      電動軌道球閥|電動擺動式球閥

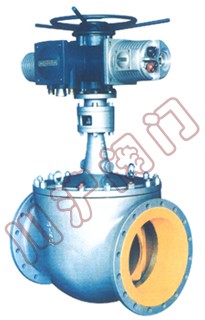

      電動軌道球閥

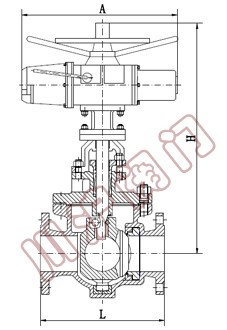

電動軌道球閥 結構圖




電動軌道球閥
電動軌道球閥 結構圖



      一、電動軌道球閥 產品概述


      GQ947Y電動軌道球閥是新型實用產品，具有旋轉球芯90度擺切斷的一種高科技型球閥。 國內目前所用Q型球閥均是在給定預緊力下球芯與閥座摩擦進行開與關，經常導致密封面損壞，閥門泄漏和卡死現象，軌道球閥就是針對上述常見缺陷進行更新設計使球芯旋轉90度再開關的新型球閥，該球閥能使密封面無摩擦結合，達到無泄漏的安全目的，并大大提高了閥門的使用壽命。


      二、電動軌道球閥 結構特點


      傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。


      三、電動軌道球閥 主要零件材料





    零件名稱
    材料




    閥體
    WCB
    ZG1Cr5Mo
    18-8CrNi
    18-12CrNiMo




    閥蓋
    WCB
    ZG1Cr5Mo
    18-8CrNi
    18-12CrNiMo




    閥桿
    2Cr13
    38CrMoA1
    1Cr18Ni9Ti
    1Cr18NiMo2aTi




    球體
    WCB+HCr
    1Cr5Mo
    18-8CrNi
    18-12CrNiMo





    閥座
    PTFE/13Cr/CrNi   SS+STELLITE




    螺柱
    B7/35CrMoA
    1Cr17Ni2




    螺母
    2H/45
    2Cr13




    填料
    PTFE/增強柔性石墨





      四、電動軌道球閥 主要技術參數





    公稱通徑DN(mm)
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    400
    500
    600
    700




    公稱壓力 MPa
    1.6、 2.5、 4.0、 6.4




    轉角范圍 （゜）
    90




    固有流量特性
    快 開




    介質溫度（℃）
    -60～450




    泄 漏 量
    Ⅴ 級





      執行器技術參數





    輸出轉速：18-192轉/分
    輸出轉矩：34-3000牛頓 米




    額定轉矩誤差：±10%
    死區：0.1%-9.9%




    可調輸出額定負載下啟動頻率：60次/小時
    輸入信號：4-20mA/100Ω，2-100 mA/100Ω，DC24V開關量。




    供電電源：380±10%VAC，50Hz
    相對濕度：≤95%




    環境溫度：-30℃＋70℃
    防護等級：IP68 輸入輸出通道均采用光電隔離






      五、電動軌道球閥 訂貨須知　


      ㈠電動軌道球閥產品名稱與型號㈡電動軌道球閥公稱壓力㈢電動軌道球閥公稱通徑㈣電動軌道球閥連接法蘭標準㈤電動軌道球閥閥體材質㈥電動軌道球閥額定流量系數㈦電動軌道球閥工作介質㈧電動軌道球閥介質溫度㈨電動軌道球閥是否帶附件以便為您正確選型.


      相關名稱：電動軌道球閥 電動擺動式球閥
