      ZYVP自力式氮封閥






      ZYVP自力式氮封閥(防腐型)

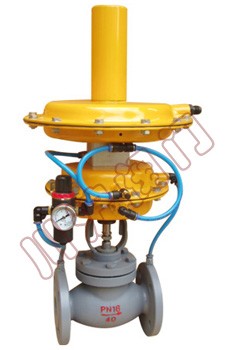

  ZYVP自力式氮封閥(普通型)

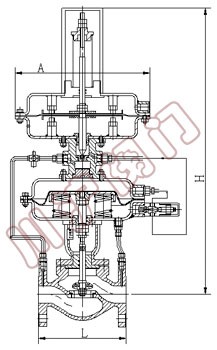

  ZYVP自力式氮封閥結構圖




ZYVP自力式氮封閥(防腐型)
ZYVP自力式氮封閥(普通型)
ZYVP自力式氮封閥結構圖







      一、自力式氮封閥  概述


       川滬牌ZYVP自力式氮封閥由控制閥、執行器和指揮器組成，是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恒定的節能型產品，該閥控制精度高，比一般自力式調壓閥高一倍左右，適合在控制精度要求較高的場合。

  （B）控制閥后壓力

  （K）控制閥前壓力



      二、自力式氮封閥  主要零件材料


      閥　體：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti

  閥　芯：1Cr18Ni9Ti   Cr18Ni12Mo2Ti

  閥　座：1Cr18Ni9Ti   Cr18Ni12Mo2Ti

  波紋管：1Cr18Ni9Ti

  膜　蓋：A3、1Cr18Ni9Ti

  膜　片：丁脯橡膠、耐油像膠、氟橡膠


      三、自力式氮封閥   主要技術參數





    公稱通徑DN（mm）
    20
    25
    40
    50
    65
    80
    100




    閥座直徑
    6
    15
    20
    25
    32
    40
    50
    65
    80
    100




    額定流量系數KV
    3.2
    5
    8
    11
    20
    50
    80
    100
    160





    壓力調節范圍KPa
    0.5～5.5、5～10、9～14、13～19、18～24、23～28

      27～33、31～38、36～44、42～51、49～58、56～66




    公稱壓力PN（MPa）
    1.0　　　　　　　　　1.6




    被調介質溫度（°C）
    ≤80




    調節精度（%）
    ±10




    允許泄漏量
    10-4X閥額定容量







      四、自力式氮封閥  外形尺寸






      公稱通徑DN


      20


      25


      32


      40


      50


      65


      80


      100






      A


      395






      H


      680


      690


      710


      720


      735


      797


      837


      1050






      L


      185


      200


      205


      222


      254


      276


      298


      352






      法蘭標準


      GB:1.6、2.5、4.0MPa 　ANSI:150、JIS:10K











      注：本表法蘭距離以PN16為依據。


      四、自力式氮封閥  訂貨須知


      一、①ZZYVP氮封閥產品名稱與型號 ②ZZYVP氮封閥口徑 ③ZZYVP氮封閥是否帶附件以便我們的為您正確選型。

  二、若已經由設計單位選定川滬公司的ZYVP氮封閥型號，請按ZYVP氮封閥型號直接向我司銷售部訂購。

  三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的川滬閥門專家為您審核把關。

  感謝您訪問我們的網站http://m.dxbvet.cn,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。


      相關名稱：自力式氮封閥 氮封裝置 供氮裝置
