      不銹鋼內螺紋閘閥|絲口閘閥|絲扣閘閥

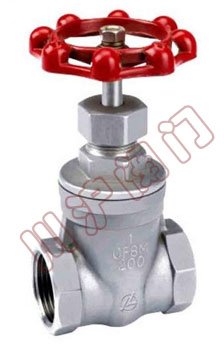

不銹鋼內螺紋閘閥

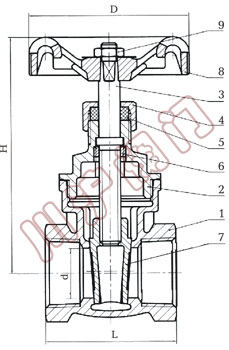

不銹鋼內螺紋閘閥 結構圖




不銹鋼內螺紋閘閥
不銹鋼內螺紋閘閥 結構圖








      一、不銹鋼內螺紋閘閥　產品說明



1、設計制造按GB12234-89

2、結構長度按GB12221-89

3、法蘭尺寸按JB/T79-94

4、閥門檢查和試驗按GB13927





      二、不銹鋼內螺紋閘閥　性能規范





    型號
    公稱壓力

      (MPa)
    實驗壓力
    工作溫度(℃)
    適用介質




    強度(水)(Mpa)
    密封(水)空氣
    低壓密封空氣(Mpa)




    Z4IH-16C

      Z41W-16P(R)
    1.6
    2.4
    1.8
    0.6
    ≤200
    NITRICACID




    硝酸類




    ACETICACID




    醋酸類




    NITRICACID




    Z41W-25P(R)
    2.5
    3.8
    2.8
    0.6
    ≤200
    硝酸類




    Z41W-40P(R)
    4.0
    6.0
    4.4
    0.6
    ≤200
    ACETICACID




    Z41W-64P(R)
    6.4
    9.6
    7.0
    0.6
    ≤200
    醋酸類





      三、不銹鋼內螺紋閘閥　主要零部件材料





    序號NO.
    零件名稱
    材質




    1
    閥體
    不銹鋼CF8M/CF8




    2
    閘板
    不銹鋼CF8M/CF8




    3
    閥桿
    不銹鋼SS316/304




    4
    閥蓋
    不銹鋼CF8M/CF8




    5
    填料
    聚四氟乙烯PTFE




    6
    止推墊片
    不銹鋼SS304




    7
    閥桿架
    不銹鋼SS316/SS304




    8
    填料
    聚四氟乙烯PTFE




    9
    螺母
    不銹鋼SS304




    10
    填料壓蓋螺母
    不銹鋼SS316/SS304




    11
    手輪
    鋁合金




    12
    鉻牌
    鋁




    13
    手輪墊片
    不銹鋼SS304




    14
    手輪螺母
    不銹鋼SS304






      四、不銹鋼內螺紋閘閥　主要連接尺寸及重量 單位：mm





    SIZE
    1/2"
    3/4"
    1"
    1 1 / 4 "
    1 1 / 2 "
    2"




    d
    15
    20
    25
    32
    38
    50




    H
    90
    97
    108
    120
    146
    163




    L
    55
    60
    65
    75
    85
    95




    D
    70
    70
    80
    80
    90
    100


































      2.
