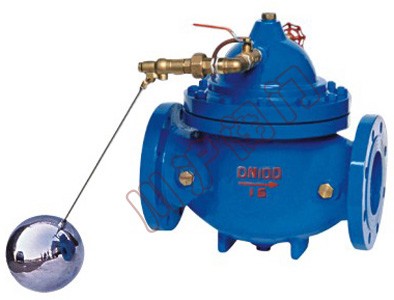

      100X遙控浮球閥






100X遙控浮球閥

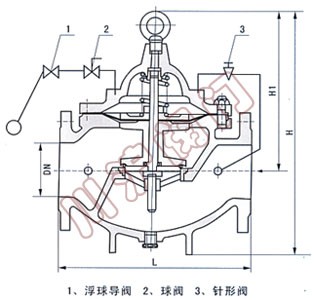

100X遙控浮球閥 結構圖




100X遙控浮球閥
100X遙控浮球閥 結構圖







      一、100X遙控浮球閥  結構特點和用處



100X遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統，調定后，自動控制液面高度。

本產品直接利用液面控制，不需要其它裝置和能源，保養簡便，液面控制準確度高，不受水壓影響，密封可靠。

本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面控制。


壓力等級：PN10﹑PN16﹑PN25

隔膜式：DN20～450

活塞式：DN350～800





      二、100X遙控浮球閥  工作原理



當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。
         當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。



      三、100X遙控浮球閥   主要技術參數





    公稱壓(Mpa)
    殼體試驗壓力(MPa)
    密封試驗壓力(MPa)
    適用介質
    介質溫度(℃)



    1.0
    1.5
    1.1
    水
    0-80




    1.6
    2.4
    1.76




    2.5
    3.75
    2.75






      四、100X遙控浮球閥   主要零件材料





    零件名稱
    零件材料




    閥體 閥蓋
    WCB




    閥座 閥盤
    銅合金




    密封圈 O型圈
    丁腈橡膠




    閥桿
    2Cr13




    彈簧
    50CrVA




    針型閥
    銅合金




    球閥
    銅合金




    浮球閥
    銅合金




    微型過濾器
    不銹鋼





      五、100X遙控浮球閥   連接尺寸





    DN
    L
    A
    A1
    H
    H1
    F
    D
      mm
    D1
      mm
    D2
      mm
    n-Φd




    mm
    mm
    mm
    mm
    mm
    mm
    PN1.0
    PN1.6
    PN2.5
    PN1.0
    PN1.6
    PN2.5
    PN1.0
    PN1.6
    PN2.5
    PN1.0
    PN1.6
    PN2.5




    20
    180
    262
    130
    212
    179
    116
    105
    105
    105
    75
    75
    75
    58
    58
    56
    4-13.5
    4-13.5
    4-14




    25
    180
    262
    130
    212
    179
    116
    115
    115
    115
    85
    85
    85
    68
    68
    65
    4-13.5
    4-13.5
    4-14




    32
    180
    262
    130
    212
    179
    116
    140
    140
    140
    100
    100
    100
    78
    78
    76
    4-17.5
    4-17.5
    4-18




    40
    240
    280
    139
    265
    210
    170
    150
    150
    150
    110
    110
    110
    88
    88
    84
    4-17.5
    4-17.5
    4-18




    50
    240
    280
    139
    265
    210
    170
    165
    165
    165
    125
    125
    125
    102
    102
    99
    4-17.5
    4-17.5
    4-18




    65
    250
    284
    141
    310
    215
    180
    185
    185
    185
    145
    145
    145
    122
    122
    118
    4-17.5
    4-17.5
    8-18




    80
    285
    292
    145
    350
    245
    210
    200
    200
    200
    160
    160
    160
    133
    133
    132
    8-17.5
    8-17.5
    8-18




    100
    360
    330
    164
    460
    305
    275
    220
    220
    235
    180
    180
    190
    158
    158
    156
    8-17.5
    8-17.5
    8-22




    125
    400
    340
    169
    520
    365
    310
    250
    250
    270
    210
    210
    220
    184
    184
    184
    8-17.5
    8-17.5
    8-26




    150
    455
    350
    174
    570
    415
    355
    285
    285
    300
    240
    240
    250
    212
    212
    211
    8-22
    8-22
    8-26




    200
    585
    392
    195
    695
    510
    460
    340
    340
    360
    295
    295
    310
    268
    268
    274
    8-22
    12-22
    12-26




    250
    650
    442
    220
    780
    560
    500
    395
    405
    425
    350
    355
    370
    320
    320
    330
    12-22
    12-26
    12-30




    300
    800
    472
    235
    905
    658
    580
    445
    460
    485
    400
    410
    430
    370
    370
    389
    12-22
    12-26
    16-30




    350
    860
    532
    265
    1025
    696
    640
    505
    520
    555
    460
    470
    490
    430
    430
    448
    16-22
    16-26
    16-33




    400
    960
    582
    290
    1080
    735
    715
    565
    580
    620
    515
    525
    550
    482
    482
    503
    16-26
    16-30
    16-36




    450
    1075
    632
    320
    1030
    610
    780
    615
    640
    670
    565
    585
    600
    532
    550
    548
    20-26
    20-30
    20-36




    500
    1075
    682
    350
    1135
    665
    830
    670
    715
    730
    620
    650
    660
    585
    585
    609
    20-26
    20-33
    20-36




    600
    1230
    762
    390
    1270
    725
    920
    780
    840
    845
    725
    770
    770
    685
    685
    720
    20-30
    20-36
    20-39




    700
    1650
    832
    420
    1460
    865
    980
    895
    910
    960
    840
    840
    875
    800
    800
    820
    24-30
    24-36
    24-42




    800
    1750
    932
    470
    1640
    975
    1050
    1015
    1025
    1085
    960
    950
    990
    905
    905
    928
    24-33
    24-39
    24-48






      六、100X遙控浮球閥    安裝示意圖

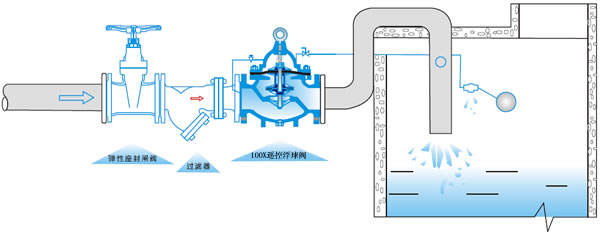

100X遙控浮球閥安裝示意圖
