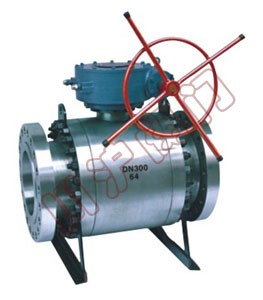

高壓鍛鋼球閥

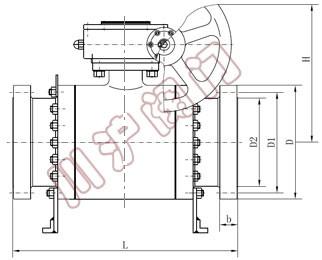

高壓鍛鋼球閥	高壓鍛鋼球閥外形圖

一、高壓鍛鋼球閥　產品特點

1.本產品所有部件均為鍛件。
2.采用下裝式閥桿,設置倒密封結構,確保填料處可靠密封及防止閥桿脫出。
3.采用鑲嵌式閥座。閥座背后設置O型圈,確保介質不外漏。

二、高壓鍛鋼球閥主要零件材質表

零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	尼龍 Nylon	尼龍 Nylon
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr12	A246-416
O形圈	橡膠 RUBBER	橡膠 RUBBER
雙頭螺柱	35CrMoA	A193-B7

三、高壓鍛鋼球閥主要性能規范

公稱壓力 PN(MPa)	試驗壓力
公稱壓力 PN(MPa)	殼體	高壓液密封	低壓氣密封
16.0	24	17.6	0.6
32.0	48	35.2	0.6
適用溫度		-40~80℃
適用介質		水、油品、氮氣、氨氣、氫氣液化氣等

四、高壓鍛鋼球閥連接尺寸

公稱壓力PN(MPa)	公稱通徑 DN(mm)	主要尺寸
		L		D		D1		H		D2	b
		法蘭	對焊	法蘭	對焊	法蘭	對焊	法蘭	對焊
160	10	210	150	95	90	60	18	77	58	18	20
	15	230	170	95	100	60	23	85	62	20	20
	20	240	190	105	110	68	29	94	75	28	20
	25	260	205	105	115	68	36	100	80	28	22
	32	300	230	115	150	80	43	120	96	38	24
	40		260	165	170	115	49	150	111	48	30
	50	400	330	165	200	115	61	165	128	58	32
	65	490	360	200	225	145	80	180	180	74	40
	80	580	380	225	270	170	105	200	200	94	50
	100	620	430	260	320	190	118	245	245	115	60
320	10	210	150	95	90	60	18	77	58	18	20
	15	230	170	105	100	68	23	85	62	28	20
	20	240	190	105	110	68	29	94	75	28	20
	25	260	205	115	115	80	36	100	80	35	25
	32	300	230	135	150	95	43	120	96	41	30
	40	350	260	165	170	115	49	150	111	47	35
	50	400	330	200	200	145	61	165	128	70	40
	65	490	360	225	225	170	80	180	180	90	50
	80	580	380	260	270	195	105	200	200	112	55
	1OO	620	430	300	320	235	118	245	245	135	65
