      川滬首頁 >> 產品展示 >> 球閥 >>BQ41保溫球閥

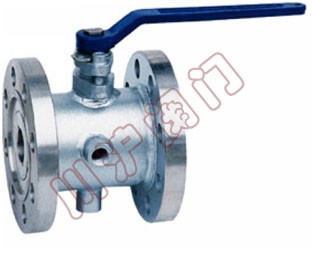

      BQ41保溫球閥






BQ41保溫球閥

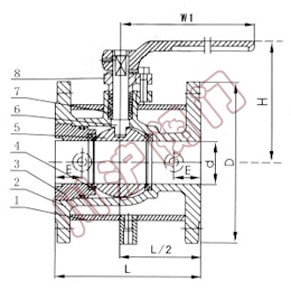

BQ41保溫球閥 結構圖




  BQ41保溫球閥
  BQ41保溫球閥 結構圖







      一、BQ41保溫球閥 　產品特點


      BQ41保溫球閥具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常
溫下會凝固的高粘度介質。


      由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏,密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。





      二、BQ41保溫球閥 技術規范





    設計標準

    ASME B 16.34 GB/T    12224




    結構長度

    ASME B 16.10 GB/T    12221




    連接法蘭

    ASME B 16.5 JB/T    79




    驅動方式

    手動、電動、氣動




    試驗和檢驗

    JB/T9092 API 598




    適用介質

    重油、膠類等易凝固介質






      三、BQ41保溫球閥 主要零件材質表





    序號
    零件名稱

    材 質




    GB
    ASTM




    1
    夾套
    25
    A105




    2
    閥座
    WCB
    A216-WCB




    3
    閥體
    25
    A105




    4
    密封圈
    PTFE、對位聚苯




    5
    球體
    304
    304




    6
    閥桿
    1Cr13
    A247-410




    7
    填料
    柔性石墨




    8
    填料壓蓋
    WCB
    A216-WCB






      注：系列閥門主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。




      四、BQ41F/H保溫球閥 主要外形及連接尺寸表






    公稱通徑 (DN)
    L
    D
    E
    H
    W
    管螺紋

      Pipe thread




    (mm)
    (in)
    (mm)
    (in)
    P




    20
    3/4″
    117
    40
    11/2″
    58.5
    101
    170
    G3/4″




    25
    1″
    127
    50
    2″
    62.5
    106
    170
    G3/4″




    40
    11/2″
    165
    65
    21/2″
    63.5
    125
    250
    G3/4″




    50
    2″
    178
    80
    3″
    68
    135
    250
    G3/4″




    80
    3″
    229
    150
    6″
    82
    193
    350
    G3/4″




    100
    4″
    254
    200
    8″
    83
    265
    420
    G3/4″




    150
    6″
    292
    250
    10″
    95
    355
    1000
    G3/4″




    200
    8″
    330
    300
    12″
    100
    410
    1300
    G3/4″
