      川滬首頁 >> 產品展示 >> 氣動調節閥 >> 氣動薄膜襯四氟調節閥

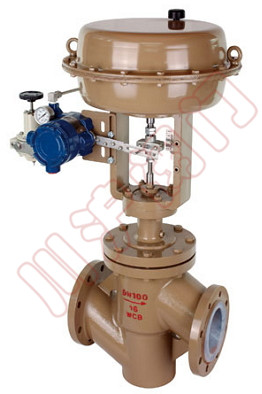

      ZMAPF氣動薄膜襯四氟調節閥,耐腐蝕調節閥




      一、耐腐蝕調節閥  概述



ZMAPF氣動薄膜襯四氟調節閥、耐腐蝕調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。








      二、耐腐蝕調節閥 特點



1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。

2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。

3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。

4、配用HA執行機構，輸出力大、結構緊湊。 產品符合GB/T4213-92。


      三、耐腐蝕調節閥 閥體



型式:直通單座球型閥

公稱通徑:3/4"、20、25、32、40、50、65、80、100、150mm

公稱壓力:PN1.6MPa

法蘭標準:JB/T79·1～79·2-94等

材料:ZG230-450襯F46

工作溫度:-40～180℃

壓蓋型式:螺栓壓緊式

填料:V型聚四氟乙烯填料

ZMAPF氣動薄膜襯四氟調節閥,ZJHPF氣動襯四氟調節閥




      四、耐腐蝕調節閥 閥內組件




閥芯型式:單座柱塞型閥芯

流量特性:線性特性和等百分比特性

閥座、閥芯材料:2Cr13襯F46

波紋管材料:聚四氟乙烯





      五、耐腐蝕調節閥 執行機構




型式:ZHA（B）多彈簧薄膜執行機構

膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠惡夾尼龍布

彈簧范圍:20～100、80～240kPa

供氣壓力:140～400kPa

氣源接口:Rc1/4”

環境溫度:-30～+70℃


閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式

附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等






      六、耐腐蝕調節閥 執行機構配置





    型號
    ZHA-22

      ZHB-22
    ZHA-23

      ZHB-23
    ZHB-34

      ZHB-34
    ZHA-45

      ZHB-45




    有效面積cm2
    350
    350
    560
    900




    行程mm
    16
    25
    40
    60




    彈簧范圍KPa
    20～100(標準):40～200;

      80～240; 20～60; 60～100






      七、耐腐蝕調節閥 允許壓差





    供氣壓力
    彈簧范圍
    允許壓差




    公稱通徑




    G3/4"
    20
    25
    32
    40
    50
    65
    80
    100
    150




    1.4
    0.2～1.0
    16
    16
    8
    5
    5
    3
    2.5
    2
    1.2
    0.8




    4.0
    0.8～2.4
    16
    16
    16
    12
    11
    7
    6.5
    4.5
    2.8
    2.0





      八、耐腐蝕調節閥 性能



泄漏量:小于閥額定容量的0.01%

回差:帶定位器：小于全行程的1%

基本誤差:帶定位器：小于全行程的±1%

注：采用標準的V型聚四氟乙烯填料

可調范圍 30：1





      九、耐腐蝕調節閥 Kv值和行程





    公稱通徑
    G3/4"
    20
    25
    32
    40
    50
    65
    80
    100
    150




    閥座直徑
    3
    4
    5
    6
    7
    8
    10
    12
    15
    20
    26
    32
    40
    50
    65
    80
    100
    150




    Kv值
    0.08
    0.12
    0.20
    0.32
    0.50
    0.80
    1.2
    2.0
    3.2
    5.0
    8
    12
    20
    32
    50
    70
    100
    240




    額定行程
    10
    16
    25
    40
    60

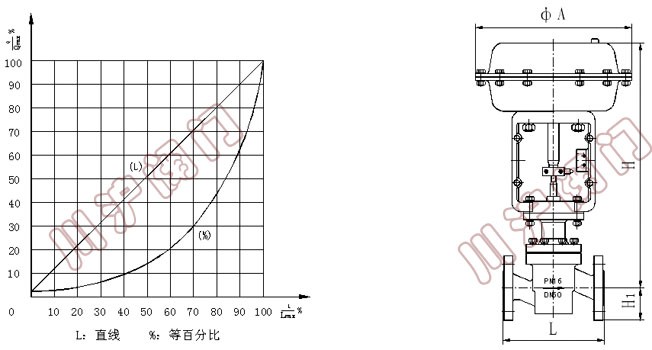

      十、耐腐蝕調節閥 流量特性曲線

ZMAPF氣動薄膜襯四氟調節閥,ZJHPF氣動襯四氟調節閥流量特性曲線

      十一、耐腐蝕調節閥 外形尺寸





    公稱通徑
    G3/4"
    20
    25
    32
    40
    50
    65
    80
    100
    150




    L
    116
    180
    185
    200
    220
    250
    275
    300
    350
    480




    A
    267
    267
    267
    267
    267
    267
    350
    350
    350
    470




    H
    401
    445
    485
    495
    523
    532
    697
    699
    699
    817




    H1
    50
    65
    70
    80
    71
    88
    102
    140
    170
    190
