      ZJSW氣動微小流量調節閥

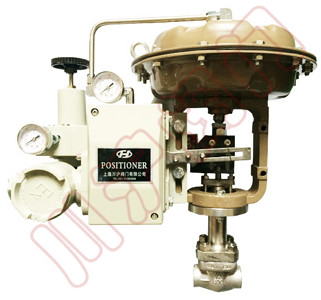

      ZJSW系列微小流量調節閥

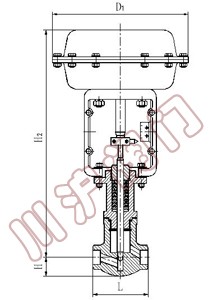

ZJSW系列微小流量調節閥結構圖）





氣動微小流量調節閥
氣動微小流量調節閥 結構圖






      一、氣動微小流量調節閥 概述



氣動微小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。它具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。它適用于液體、蒸汽等 介質的注流量調節場合。


      本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。






      二、氣動微小流量調節閥 主要零部件參數



本體部分

●	閥體形式：直通鍛造閥體

●	閥體材質：20#  F22  304  316

●	公稱通徑：DN1.5～DN20

●	公稱壓力：PN（國標）1.6  4.0  10.0  16.0  20.0  32.0MPa ， ANSI（美標）  150  300  600  900  1500LB

● 連接形式：法蘭:FF  RF  RTJ等，螺紋:NPT，焊接:SW  BW

●	結構長度：符合IEC534

●	閥蓋形式：一體式

●	填    料：聚四氟乙烯  柔性石墨等

●	密 封 墊：金屬夾石墨密封墊  四氟乙烯墊等

閥內部件

●	閥芯型式：單座柱塞式

●	流量特性：等百分比、線性


執行機構

●	氣    動：氣動薄膜多彈簧執行機構

●	單 作 用：氣—開（彈簧復位）

●	雙 作 用：氣—開/氣—關



      三、氣動微小流量調節閥 主要技術參數





    公稱通徑
    G1/2"
    G3/4"




    閥座直徑
    1.5
    3
    4
    5
    6
    7
    8
    9




    流量系數Kv
    0.0025
    0.08
    0.12
    0.20
    0.32
    0.50
    0.80
    1.00




    可調范圍
    30:1




    公稱壓力
    標準產品1.6 4.0 6.4、10MPa




    閥芯形式
    單座柱塞型閥芯




    流量特性
    直線




    作用形式
    氣開式、氣關式




    工作溫度
    普通型-40～230℃，散熱片型230～450℃，特殊訂貨450～600℃




    法蘭標準
    符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產




    執行機構
    ZHA/B型多彈簧氣動薄膜執行機構




    可配附件
    定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等





      注：  工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。 *注量系數<0.08需特殊訂貨。


      四、氣動微小流量調節閥 主要性能指標



泄漏率：Ⅵ 級， 小于額定流量的10-4

回差：不帶定位器， 小于全行程的3%； 帶定位器， 小于全行程的1%

基本誤差：不帶定位器， 小于全行程的±5%； 帶定位器， 小于全行程的±1%

死區：不帶定位器 ， 小于全行程的3%； 帶定位器， 小于全行程的1%注：測試使用填料為聚四氟乙烯填料。



      五、氣動微小流量調節閥 允許壓差





    執行機構
    ZHA(B)-11




    行程
    10




    有效面積(cm3)
    200




    氣源接口尺寸
    M16×1.5




    公稱通徑
    G1/2"
    G3/4"




    閥座直徑
    1.5
    3
    4
    5
    6
    7
    8
    9




    允許壓差△P（MPa）
    6.4
    5.2
    4.6





      注：（1）ZHA：正作用執行機構 ；ZHB 反作用執行機構。


      六、氣動微小流量調節閥 外型尺寸及重量






    公通通徑
    G1/2"
    G3/4"




    連接長度 L(mm)
    92
    92




    高度 H(mm)
    30
    30




    H2(mm)
    330
    330




    氣動執行器寬D1(mm)
    230
    230


























      2.
