      川滬首頁 >> 產品展示 >> 氣動調節閥 >> 氣動襯氟隔膜調節閥


      ZJSPF46氣動襯氟隔膜調節閥|氣動耐腐蝕調節閥

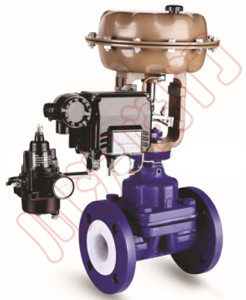

      ZJSPF<sub>46</sub>氣動襯氟隔膜調節閥

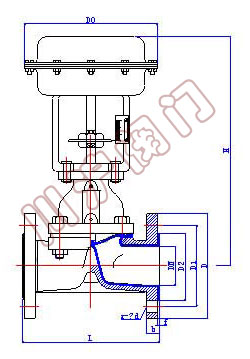

ZJSPF<sub>46</sub>氣動襯氟隔膜調節閥結構圖





氣動襯氟隔膜調節閥
氣動襯氟隔膜調節閥 結構圖





      一、氣動襯氟隔膜調節閥 概述



 精小型氣動薄膜隔膜調節閥由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。


      由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有陰力小、流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。




      二、氣動襯氟隔膜調節閥 結構特征


      調節閥是由氣動薄膜執行機構與調節機構二部分組成，其結構與原理見圖一。隔膜閥與被調介質直接接觸，由于隔膜的運動，改變了與閥體截面間的流通面積，從而調節介質的流量。



      三、氣動襯氟隔膜調節閥 規格與技術參數





    公稱通徑DN（mm）
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250




    額定流量系數Kv
    8
    12
    16
    28
    60
    68
    90
    160
    300
    410
    618
    1200
    2150




    流量特性
    近似快開特性




    公稱壓力PN（MPa）
    0.6、1.0、1.6、2.5




    連接形式
    法蘭連接：PN1.0按JB78標準




    配用執行機構型號
    ZHA、ZHB




    有效面積Fece2
    280
    400
    600
    1000




    行程Lmm
    8
    10
    16
    25
    40
    60




    作用方式
    氣關式；氣開式




    彈簧壓力范圍（KPa）
    標準20—100、可選用40—200、20—60、60—100




    供氣壓力（MPa）
    標準0.14 可選用0.24




    氣源接頭
    M16×1.5




    固有可調比R
    30：1




    工作溫度
    -30~+150℃





      四、氣動襯氟隔膜調節閥 主要零部件材料





    序號
    零件名稱
    灰鑄鐵
    碳鋼
    不銹鋼
    超低碳不銹鋼




    Z
    C
    P
    R
    PL
    RL




    1
    閥體、閥蓋、閥瓣
    HT250
    WCB
    CF8
    CF8M
    CF3
    CF3M




    2
    閥桿
    35
    1Cr13
    1Cr18Ni9
    1Cr18Ni12Mo2Ti
    00Cr18Ni10
    00Cr17Ni14Mo2




    3
    襯里層
    FEPF46、PFA（可溶性聚四氟乙�。�、PCTFE（F3）、PO（聚烯烴）




    4
    隔膜
    FEPF46、PFA（可溶性聚四氟乙稀）、CR（氯丁橡膠）、EPDM（乙丙橡膠）




    5
    閥桿螺母
    ZcuAl10Fe3




    6
    螺栓
    35
    35
    1Cr17Ni2
    1Cr17Ni2
    1Cr17Ni2
    1Cr17Ni9Ti




    7
    螺母
    45
    45
    0Cr18Ni9
    0Cr18Ni9
    0Cr18Ni9
    0Cr18Ni9
