      上海川滬閥門有限公司logo

















































      川滬首頁 >> 產品展示 >> 氣動球閥 >>  氣動塑料球閥

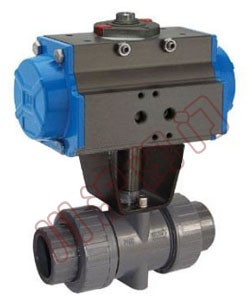

      SQ611氣動塑料球閥






      SQ611氣動塑料球閥

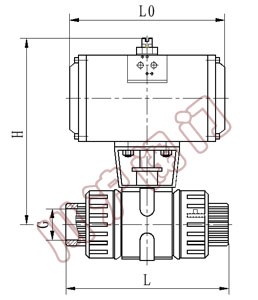

SQ611氣動塑料球閥 尺寸圖





SQ611氣動塑料球閥
氣動塑料球閥 尺寸圖







      一、氣動塑料球閥 概述





氣動塑料球閥重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。

外型結構緊湊美觀

本體重量輕容易安裝

耐腐蝕性強，應用范圍廣

材質衛生無毒、耐磨損、容易拆卸，維護簡單易行


      二、氣動塑料球閥 規格參數







                              空氣驅動

                              壓縮空氣4-6bar(可帶手輪)




                              公稱通徑

                              15～100mm




                              公稱壓力

                              1.0～1.6Mpa




                              適用溫度

                              0～+60℃




                              連接方式

                              法蘭、螺紋、由令




                              閥結構

                              一體、三通L、三通T




                              閥體材質

                              UPVC、CPVC、PP




                              閥芯材質

                              UPVC、CPVC、PP




                              密封材質

                              PTFE




                              適用介質

                              PVC兼容的食品工業化學溶劑




                              可選附件

                              限位開關、定位器、電磁閥、減壓閥


      三、氣動塑料球閥 外型尺寸






                            通徑
                            英寸″
                            尺寸



                            L
                            L1
                            L2
                            D1
                            D2
                            D3
                            D4
                            D5



                            15
                            1/2
                            112
                            60
                            16
                            13
                            20.1
                            20.3
                            31
                            45



                            20
                            3/4
                            132
                            73
                            19
                            18
                            25.1
                            25.3
                            37
                            55



                            25
                            1
                            144
                            78
                            22
                            23
                            32.1
                            32.3
                            44
                            66



                            32
                            1 1/4
                            165
                            87
                            26
                            30
                            40.1
                            40.3
                            54
                            82



                            40
                            1 1/2
                            171
                            92
                            31
                            38
                            50.1
                            50.3
                            65
                            98



                            50
                            2
                            200
                            112
                            38
                            48
                            63.1
                            63.3
                            79
                            120



                            65
                            2 1/2
                            273
                            136
                            44
                            61
                            75.1
                            75.3
                            92
                            140



                            80
                            3
                            303
                            158
                            51
                            69
                            90.1
                            90.3
                            108
                            160



                            100
                            4
                            326
                            176
                            61
                            99
                            110.1
                            110.4
                            146
                            225
