QB-2,QB2-10法蘭雙口快速排氣閥

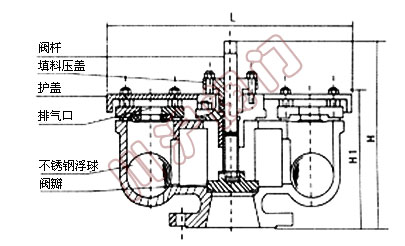

QB-2,QB2-10法蘭雙口快速排氣閥	QB-2,QB2-10法蘭雙口快速排氣閥結構圖

一、QB-2,QB2-10法蘭雙口快速排氣閥 概述

雙口排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。

二、QB-2,QB2-10法蘭雙口快速排氣閥 工作原理

當需要排出管道內的氣體時，應逆時針方向旋轉閥桿，使其閥桿連同閥門上升，使管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出，當需要檢修或清掃體腔時，應將閥門關閉。本排氣閥，順時針旋轉閥桿時為關閉。

三、QB-2,QB2-10法蘭雙口快速排氣閥 用途及主要性能規范

本閥適用于溫度不超過100℃的水、熱水管道上使管道內的空氣全部排出。
⑴注：D＞350mm管路請選單口排氣閥（QB1-10）。
⑵安裝雙口排氣閥，底下一定要安裝一只保護閥門、球閥（Q41F-16），以免檢驗停水。
⑶如需方求方本排氣閥法蘭大小尺寸如變動，請在合同上注明法蘭連接尺寸。
本排氣閥適用水、熱水、高溫度100℃的管道上，使管道內的氣體全部排出。

四、QB-2,QB2-10法蘭雙口快速排氣閥 雙口排氣閥主要外形及連接尺寸

五、QB-2,QB2-10法蘭雙口快速排氣閥 每小時排氣量表

雙口排氣閥注意事項
（1）注：D＞350mm管道請選單口排氣閥（QBI-10）。
（2）安裝雙口排氣閥，底下一定要安裝一只保護閥門、球閥（Q41F-16），以免檢修停水。
（3）如需方要求排氣閥法蘭大小尺寸如變動，請在合同上注明法蘭連接尺寸。
