閘閥的分類標準

閘閥根據驅動方式分為手動閘閥、電動閘閥、氣動閘閥，閘閥根據制造標準不同分為國標閘閥、美標閘閥、日標閘閥等標準，本文是對閘閥分類標準的說明

(1)GB/T308《閥門型號編制方法)標準，閘閥分成楔式閘調和平板閘閥2大類
(2)國內外閘閥常用產品標準如下。
①GB/T 222《通用閥門法蘭連接鐵制閘閥》。
②GB/T24924《供水系統用彈性密封閘閥》。
③GB/T12234《石油、天然氣工業用螺栓連接閥蓋的鋼制閘閥》。
④API600《法蘭端和對焊端螺栓連接閥蓋鋼制閘閥》。
⑤API603《法蘭端和對焊端螺栓連接閥蓋的耐腐蝕閘閥》。
⑥API6D《石油和天然氣工業一管道輸送系統 管道閥門》閘閥部分。
⑦GB/T 19672《管線閥門技術條件》中的閘閥部分。
⑧JB/T 8691《對夾式刀形閘閥》。⑨JB/T 10637《撐開式金屬密封閥門》。此外，閥門通用標準- ASME B16.34 《法蘭、焊接、螺紋端閥門》及GB/T 12224《鋼制閥門一般要求》也經常用作通用閘閥的產品標準。

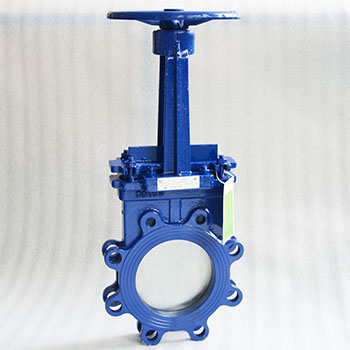

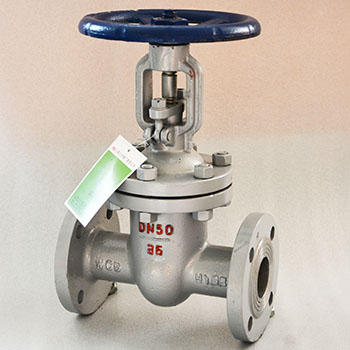

手動刀閘閥和手動閘閥

現歸納如下。
①ASME B16.34、API 600、API 603、GB 12224、GB 12234可歸為同一類，是工業用鋼制楔式閘閥的常用標準。其中:
a. ASME B16.34是CLASS系列基本型;
b. GB 12224是B16.34的中國版，并添加了PN系列;
C. API 600是ASME B16.34閘閥的加厚(重型)版;
d. GB 12234是API 600加厚(重型)閘閥的中國版，并添加了PN系列;
API 603僅適用于不銹鋼，且壁厚按B16.34，不加厚。
②API 6D閘閥的特點是平板閘閥，帶導流孔，全通徑適用于管線清管通球。
GB 19672閘閥與GB 20173基本類同;平板閘閥部分與JB 5298管線用鋼制平板閘閥基
本類同，是API 6D的中國版，并添加了PN系列。
③GB 12232和GB 24924都是鐵制法蘭端閘閥，主要用于給排水等公用工程系統。GB 12232是PN系列基本型(楔式閘板)。GB24924 與其的區別在于楔式襯膠(彈性)閘板，適用于不大于80C的熱水。
④JB 10637撐開式金屬密封閥門的特點在于:閥芯為兩片球缺， 因此兼有1/4旋轉球閥和楔式雙閘板的特長，由于可采用金屬密封副，因此可提高閥門的壓力溫度上限。但分體撐開式的閥芯會防止流體堵塞，妨礙啟閉動作。
⑤JB 8691對夾式刀形閘閥的特點在于:薄形平板閘板，對夾，薄型，結構簡潔，重量輕，流阻系數小，適用于粉末和固體顆粒狀介質。
