      川滬首頁 >> 產品展示 >> 截止閥 >> J44H-Y角式截止閥


      J44H-Y角式截止閥






J44H-Y角式截止閥閥
J44H-Y角式截止閥,結構圖




J44H-Y角式截止閥

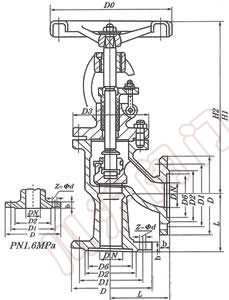

J44H-Y角式截止閥 結構圖






      一、J44H-Y角式截止閥 性能參數



設計與制造符合中國國家標準

1、基本結構形式：角式

2、公稱壓力：PN1.6-4.0(MPa)

3、公稱通徑：DN15-300（mm）



      二、J44H-Y角式截止閥 應用規范





    遵循規范
    STANDARD




    設計與制造
    GB12233/GB 12235




    結構長度
    GB 12221/JB96（長系列）




    結構長度
    GB78/JB79（GB、HG、SH）




    壓力試驗
    GB/T 13927




    標志
    GB 12220




    供貨
    GB/T12252





      三、J44H-Y角式截止閥 1.6MPa主要連接尺寸





    DN
    in
    L
    D
    D1
    D2
    f
    b
    z-φd
    Do
    H1
    H2
    W




    15
    1/2
    65/90
    95
    65
    45
    2
    14
    4-φ14
    100
    240
    265
    7




    20
    3/4
    75/95
    105
    75
    55
    2
    16
    4-φ14
    100
    245
    270
    7.5




    25
    1
    80/100
    115
    85
    65
    2
    16
    4-φ14
    120
    250
    275
    8.5




    32
    21/4
    95/105
    135
    100
    78
    2
    18
    4-φ18
    140
    260
    290
    12




    40
    21/2
    100/115
    145
    110
    85
    2
    18
    4-φ18
    140
    290
    325
    14




    50
    2
    115/125
    160
    125
    100
    2
    20
    4-φ18
    160
    300
    335
    19




    65
    21/2
    145
    180
    145
    120
    2
    20
    4-φ18
    180
    355
    400
    27




    80
    3
    155
    195
    160
    135
    2
    22
    4-φ18
    240
    400
    450
    42




    100
    4
    175
    215
    180
    155
    2
    24
    8-φ18
    240
    455
    495
    50




    125
    5
    200
    245
    210
    185
    2
    26
    8-φ18
    280
    530
    560
    64




    150
    6
    240/225
    280
    240
    210
    2
    28
    8-φ23
    320
    605
    650
    85




    200
    8
    275
    335
    295
    265
    2
    30
    8-φ23
    360
    650
    770
    155






      四、J44H-Y角式截止閥 2.5MPa主要連接尺寸





    DN
    in
    L
    D
    D1
    D2
    f
    b
    z-φd
    Do
    H1
    H2
    W




    15
    1/2
    65/90
    95
    65
    45
    2
    16
    4-φ14
    120
    245
    270
    7.5




    20
    3/4
    75/95
    105
    75
    55
    2
    16
    4-φ14
    120
    250
    275
    8.8




    25
    1
    80/100
    115
    85
    65
    2
    16
    4-φ14
    140
    260
    290
    11




    32
    21/4
    95/105
    135
    100
    78
    2
    18
    4-φ18
    140
    290
    325
    13




    40
    21/2
    100/115
    145
    110
    85
    3
    18
    4-φ18
    160
    300
    335
    18




    50
    2
    115/125
    160
    125
    100
    3
    20
    4-φ18
    180
    355
    400
    31




    65
    21/2
    145
    180
    145
    120
    3
    22
    8-φ18
    220
    400
    450
    39




    80
    3
    155
    195
    160
    135
    3
    22
    8-φ18
    280
    450
    495
    50




    100
    4
    175
    230
    190
    160
    3
    24
    8-φ23
    320
    530
    590
    60




    125
    5
    200
    270
    220
    188
    3
    28
    8-φ25
    380
    600
    650
    75




    150
    6
    240/225
    300
    250
    218
    3
    30
    8-φ25
    400
    650
    770
    98




    200
    8
    275
    360
    310
    278
    3
    34
    12-φ23
    450
    700
    850
    170
