硬密封法蘭蝶閥|彈性金屬密封蝶閥

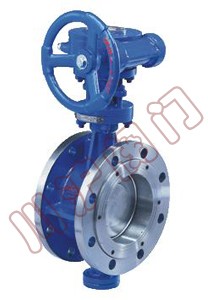

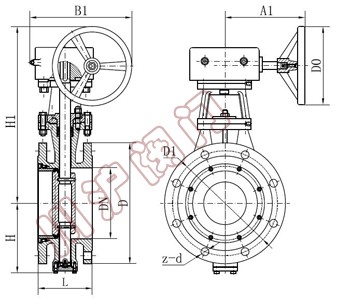

硬密封法蘭蝶閥	硬密封法蘭蝶閥結構圖

一、硬密封法蘭蝶閥概述

采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的佳裝置。

二、硬密封法蘭蝶閥特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。

三、硬密封法蘭蝶閥采用標準

設計標準 :GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

四、硬密封法蘭蝶閥主要技術參數

公稱通徑	DN（mm）	50～2000				50～500
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用溫度	碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
適用介質	空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式	蝸桿蝸輪傳動、氣傳動、電傳動

五、硬密封法蘭蝶閥主要零件材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

六、硬密封法蘭蝶閥偏心特點及原理

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。

七、硬密封法蘭蝶閥外型連接尺寸

PN0.6MPa～PN1.0MPa連接尺寸

公稱通徑		長度標準值		外形尺寸（參考值）				連接尺寸 (標準值)						重量 (kg)
公稱通徑		L		H	H1	A1	B1	PN0.6MPa			PN1.0MPa
毫米	英寸	短	長	H	H1	A1	B1	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	265	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	400	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	490	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	900	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000

PN1.6MPa～PN2.5MPa連接尺寸

公稱通徑		長度標準值		外形尺寸（參考值）				連接尺寸 (標準值)						重量 (kg)
公稱通徑		L		H	H1	A1	B1	PN1.6MPa			PN2.5MPa
毫米	英寸	短	長	H	H1	A1	B1	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	165	125	4-18	165	125	4-18	19
65	21/2	112	170	115	370	180	200	185	145	4-18	185	145	8-18	22
80	3	114	180	120	380	180	200	200	160	8-18	200	160	8-18	25
100	4	127	190	138	420	180	200	220	180	8-18	235	190	8-22	28
125	5	140	200	164	460	180	200	250	210	8-18	270	220	8-26	43
150	6	140	210	175	555	270	280	285	240	8-22	300	250	8-26	50
200	8	152	230	208	605	270	280	340	295	12-22	360	310	12-26	64
250	10	165	250	243	680	270	280	405	355	12-26	425	370	12-30	99
300	12	178	270	283	800	380	420	460	410	12-26	485	430	16-30	130
350	14	190	290	310	835	380	420	520	470	16-26	555	490	16-33	188
400	16	216	310	340	915	450	470	580	525	16-30	620	550	16-36	270
450	18	222	330	380	960	450	470	640	585	20-30	670	600	20-36	350
500	20	229	350	410	1020	480	490	715	650	20-33	730	660	20-36	375
600	24	267	390	470	1225	640	660	840	770	20-36	845	770	20-39	560
700	28	292	430	550	1355	640	660	910	840	24-36	960	875	24-42	610
800	32	318	470	640	1470	640	660	1025	950	24-39	1085	990	24-48	880
900	36	330	510	710	1545	650	860	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	770	1795	650	900	1255	1170	28-42	1320	1210	28-56	1600
1200	48	470	630	890	1965	650	900	1485	1390	32-48	1530	1420	32-56	2150

用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。注：Dt-代表彈性密封結構

PN4.0MPa連接尺寸

公稱通徑		結構長度（標準值）		外形尺寸（參考值）				連接尺寸(標準值)
公稱通徑		L		H	H1	A1	B1	PN4.0MPa
毫米	英寸	短	長	H	H1	A1	B1	D	D1	Z-d
50	2	108	150	112	350	180	200	165	125	4-18
65	21/2	112	170	115	370	180	200	185	145	8-18
80	3	114	180	120	380	180	200	200	160	8-18
100	4	127	190	138	420	180	200	235	190	8-22
125	5	140	200	164	460	180	200	270	220	8-26
150	6	140	210	175	555	270	280	300	250	8-26
200	8	152	230	208	605	270	280	375	320	12-30
250	10	165	250	243	680	270	280	450	385	12-33
300	12	178	270	283	800	380	420	515	450	16-33
350	14	190	290	310	830	380	420	580	510	16-36
400	16	216	310	340	915	450	470	660	585	16-39
450	18	222	330	380	960	480	490	685	610	20-39
500	20	229	350	410	1020	480	490	755	670	20-42

注：法蘭標準：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000 用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。
