      ZCZG\ZCZH高溫電磁閥

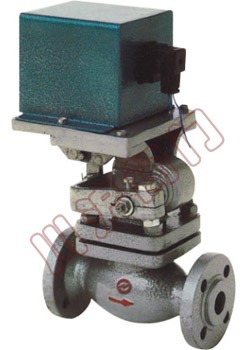

 ZCZG\ZCZH高溫磁閥

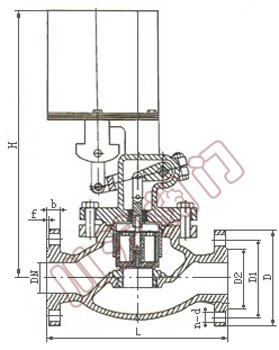

ZCZG\ZCZH高溫磁閥 結構圖




 高溫電磁閥
 高溫電磁閥 結構圖







      一、高溫電磁閥 概述



ZCZG\ZCZH高溫電磁閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。


      二、高溫電磁閥 結構特點


      耐高溫：采用金屬硬密封，提高了使用溫度。介質流體溫度可達425℃

  耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。

  采用杠桿原理保證線圈和閥體徹底隔離。


      三、高溫電磁閥 工作原理


      電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，   關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉.

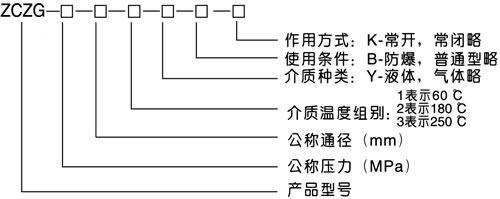

      四、高溫電磁閥 型號規格說明

ZCZG\ZCZH高溫磁閥型號規格


      五、高溫電磁閥 技術參數






        介質溫度°C
        ZCZG
        ≤250



        ZCZH
        ≤400




        公稱壓力（MPa）
        ZCZG
        2.5




        ZCZH
        4.0




        工作壓差（MPa）
        ZCZG
        0～2.5




        ZCZH
        0～4.0




        公稱通徑
        10
        15
        20
        25
        32
        40
        50
        65
        80
        100




        功耗（VA）
        170VA
        480VA




        電源電壓
        AC220V，其余規格可作特殊訂貨36V、24V、12V




        額定流量（KV）
        按JB/T7352-94規定




        泄漏（ml/min）
        按JB/T7352-94.F規定






      六、高溫電磁閥 安裝尺寸






        DN
        L
        H
        D
        D1
        D2
        b
        f
        n-d




        10
        160
        298
        90
        60
        41
        14
        2
        4 -Φ14




        15
        160
        298
        95
        65
        45
        14
        2
        4 -Φ14




        20
        200
        304
        105
        75
        55
        16
        2
        4 -Φ14




        25
        200
        304
        115
        85
        65
        16
        2
        4 -Φ14




        32
        200
        314
        140
        100
        78
        18
        2
        4 -Φ14




        40
        160
        460
        150
        110
        85
        18
        3
        4 -Φ18




        50
        300
        460
        165
        125
        100
        20
        3
        4 -Φ18




        65
        340
        433
        180
        145
        120
        22
        3
        8 -Φ18




        80
        380
        433
        200
        160
        135
        22
        3
        8 -Φ18




        100
        430
        461
        235
        190
        160
        24
        3
        8 -Φ22
