      川滬首頁 >> 產品展示 >> 電、氣動閘閥 >> 電動彈性座封閘閥


      電動彈性座封閘閥

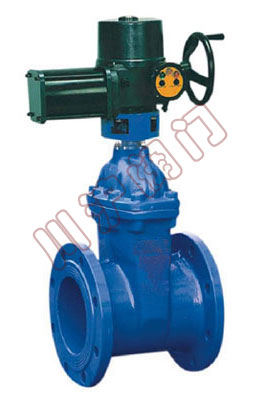

電動彈性座封閘閥

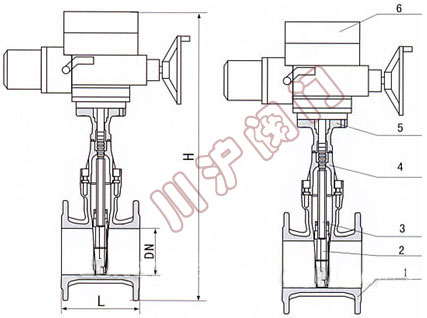

電動彈性座封閘閥結構圖




      電動彈性座封閘閥

電動彈性座封閘閥結構圖







      一、電動彈性座封閘閥 電動彈性座封閘主要零部件材料





    NO.
    零件名稱
    材質




    1
    閥體
    灰鑄鐵、球墨鑄鐵、鑄鋼




    2
    閘板
    球墨鑄鐵外覆三元乙丙或丁睛橡膠




    3
    閥桿
    不銹鋼




    4
    閥蓋
    灰鑄鐵、球墨鑄鐵、鑄鋼




    5
    支架
    灰鑄鐵、球墨鑄鐵、鑄鋼




    6
    電動頭







      二、電動彈性座封閘閥 主要技術參數



公稱壓力：1.0～2.5MPa

公稱通徑：50～400mm

工作溫度：0～120℃

適用介質：水、油、氣等

法蘭標準：GB/T17241.6GB9113

試驗標準：GB13927API598






      三、電動彈性座封閘閥 主要連接外型尺寸






    DN
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    400
    450
    500
    600




    L
    178
    190
    203
    229
    254
    267
    292
    330
    356
    381
    406
    432
    457
    508




    H(全開)
    732
    773
    820
    870
    915
    1003
    1110
    1263
    1630
    1550
    1610
    1900
    1938
    2120
