D941W電動通風蝶閥

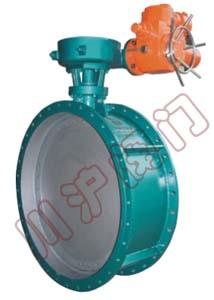

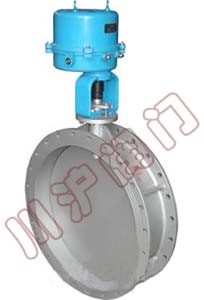

電動通風蝶閥	電動通風蝶閥 結構圖

一、電動通風蝶閥/煙氣蝶閥 概述

D941W電動通風蝶閥、電動煙氣蝶閥由角行程電動執行機構和煙氣蝶閥組成，它與電動單元組合儀表配合使用。表有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體、煙道氣。

二、電動通風蝶閥/煙氣蝶閥 主要技術參數

三、電動通風蝶閥/煙氣蝶閥 主要零件材料

四、電動通風蝶閥/煙氣蝶閥 執行機構

381R系列電動執行機構:
1. 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2. 執行器的關鍵部件─控制器，采用先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3. 驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4. 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5. 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
6. 用狀態選擇開關可以設定（正、反動作）。
7. 用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
8. 調整工作零點（始點）和行程（終點）簡單易行。
9. 當突然斷電時，能確保閥芯自鎖。
10. 采用同步皮帶傳動，有效降低了噪音。
11. 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。

DZW型電動裝置:
1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3.相對溫度：≤90%(25℃時）
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性　　氣體混合物。（詳見GB3836.1）
5.防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6.工作制：為短時10分鐘（可訂制30分鐘）。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列�！軩N200口徑閥門一般采用380VAC電動執行器。國內品牌如瑞基，澳托克，揚州電力，天二通，蘭陵等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思（西門子）等。

五、電動通風蝶閥/煙氣蝶閥 外形尺寸
