      HLC小口徑套筒調節閥

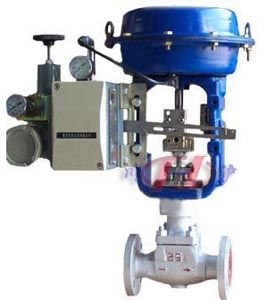

    HLC小口徑套筒調節閥

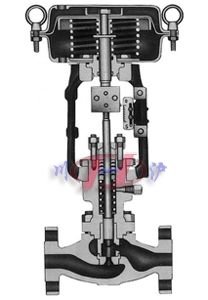

    HLC小口徑套筒調節閥 內部剖面圖




    HLC小口徑套筒調節閥
    HLC小口徑套筒調節閥 內部剖面圖





      一、HLC小口徑套筒調節閥 概述



上海川滬閥門有限公司生產的HLC小口徑套筒調節閥具有優點：




      1. 結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。
        2.

      2. 調節閥的泄漏量符合ANSI   B16.104標準。
        3.

      3. 調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大,產品符合GB/T4213-92。
        4.




      二、HLC小口徑套筒調節閥 閥體





            閥體型式
            直通單座套筒式鑄造球型閥




            公稱通徑
            15、20、25mm




            公稱壓力
            ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa




            連接型式
            密封面型式
            FF、RF、RJ、LG




            法蘭標準
            ANSI B16.5、JIS B2201 、JB/T79.1、JB/T79.2、HG20592




            焊接標準
            承插焊SW




            材料
            鑄鋼、CrMo鋼、鑄不銹鋼、哈氏合金等耐腐蝕合金




            上閥蓋
            常溫型
            -17～+230℃




            伸長I型
            -45～-17℃、 +230～+566℃




            伸長II型
            -100～-45℃




            伸長III型
            -196～-100℃




            壓蓋型式
            螺栓壓緊式




            密封填料
            V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料






      三、HLC小口徑套筒調節閥 閥內件





            閥芯形式
            單座套筒柱塞型閥芯




            流量特性
            金屬閥座
            等百分比特性、線性特性




            軟閥座




            材料
            不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等





      四、HLC小口徑套筒調節閥 執行機構





            執行器型式
            HA多彈簧薄膜執行機構




            膜片材料
            乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布




            彈簧范圍
            20~100、80~240KPa




            供氣壓力
            140~400KPa




            氣源接口
            RC1/4"和1/4NPT




            環境溫度
            -30～+70℃




            作用形式
            氣-關式或氣-開式




            可配附件
            定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、氣動加速器、閥位傳送器、手輪機構等






      五、HLC小口徑套筒調節閥 主要性能





            泄漏量
            金屬閥座
            小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級




            軟閥座
            小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級




            回差
            帶定位器
            小于全行程的1%




            不帶定位器
            小于全行程的3%(HA1型小于全行程的5%)




            基本誤差
            帶定位器
            小于全行程的±1%-7(HA1型小于全行程的±2%)




            不帶定位器
            小于全行程的±5%




            —
            注：采用標準的V型聚四氟乙烯填料




            可調范圍
            50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16)






      六、HLC小口徑套筒調節閥 CV值和行程





            額定Cv值
            0.01
            0.04
            0.1
            0.16
            0.25
            0.4
            0.63
            1.0
            1.6
            2.5
            4.0




            流量特性
            金屬閥座
            等百分比(%)
            -
            -
            -
            -
            O
            O
            O
            O
            O
            O
            O




            線性(L)
            O
            O
            O
            O
            O
            O
            O
            O
            O
            O
            O




            額定行程
            14.3




            公稱通徑
            20、25






      七、HLC小口徑套筒調節閥 主要外形及連接尺寸





            公稱通徑DN(mm)
            15、20、25




            結構長度
            由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部
			，技術人員將會為

			您提供完整的圖紙及技術資料。




            閥體高度




            執行器高度
