      外螺紋安全閥






外螺紋安全閥
外螺紋安全閥,結構圖




外螺紋安全閥

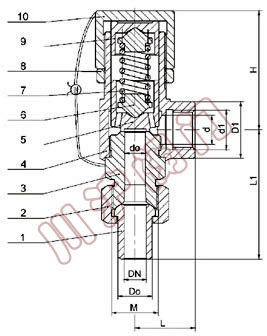

外螺紋安全閥 結構圖






      一、外螺紋安全閥  概述


      A21F、A21H-外螺紋安全閥適用于工作溫度≤200℃的空氣、氨、石油氣……等介質的設備或管路上。A21W-P、R型外螺紋安全閥適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。KA21Y型外螺紋安全閥適用于溫度≤100℃的液化石油氣等。



      二、外螺紋安全閥  系列型號





A21F-16C
A21W-16P
KA21Y-16C
A21Y-16R




A21H-16C
A21W-40P
KA21Y-16P
A21Y-40R




A21H-40
A21F-40P

A21Y-64R




A21H-64
A21W-64P

A21Y-100R




A21Y-100
A21W-100P

A21Y-160R





A21H-160
A21W-160P










      三、外螺紋安全閥 主要零部件材料





    NO.
    零件名稱
    A21H-C/A21F材料
    A21W-P/A21F-P材料
    A21Y-R材料




    1
    管接頭
    20
    1Cr18Ni9Ti
    1Cr18Ni12Mo2Ti




    2
    管接頭螺母
    35
    2Cr13
    1Cr18Ni9Ti




    3
    閥座
    35
    1Cr18Ni9Ti
    1Cr18Ni12Mo2Ti




    4
    閥體
    2Cr13
    1Cr18Ni9Ti
    1Cr18Ni12Mo2Ti




    5
    閥瓣
    2Cr13/2Cr13+PTFE
    1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
    1Cr18Ni12Mo2Ti




    6
    彈簧座
    2Cr13
    1Cr18Ni9Ti
    1Cr18Ni12Mo2Ti




    7
    彈簧
    50CrVA
    50CrVA包覆氟塑料
    50CrVA包覆氟塑料




    8
    鎖緊螺母
    Q235-A
    ZG230-450
    1Cr18Ni9Ti




    9
    彈簧導向墊
    2Cr13
    1Cr18Ni9Ti
    1Cr18Ni12Mo2Ti




    10
    調節螺母
    Q235-A
    2Cr13
    1Cr18Ni12Mo2Ti





    密封面材料
    "Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體





      四、外螺紋安全閥 外形尺寸和連接尺寸





    型號
    公稱通徑
    do
    d
    Do
    M
    d1
    D1
    L
    L1
    ≈H



    KA21-16C

      A21H-16C

      A21H-40

      A21W-16P

      A21W-40P

      KA21-16P
    15
    12
    15
    20
    M27×1.5
    G1/2"
    30
    35
    76
    66




    20
    16
    20
    25
    M33×1.5
    G3/4"
    35
    40
    87
    68




    25
    18
    25
    31
    M39×1.5
    G1"
    40
    50
    100
    105




    A21Y-64

      A21Y-64P

      A21Y-100

      A21Y-100P
    15
    10
    15
    25
    M39×1.5
    G1"
    44
    50
    100
    66




    20
    10
    20
    31
    M39×1.5
    G1"
    44
    50
    100
    68




    25
    12
    25
    31
    M39×1.5
    G1"
    44
    50
    100
    105




    A21W-160/160P
    15
    8
    20
    /
    M24×2
    G1"
    44
    50
    100
    261




    20
    8
    25
    /
    M33×2
    G1"
    44
    50
    100
    261




    25
    8
    28
    /
    M36×2
    G1"
    44
    50
    100
    285
